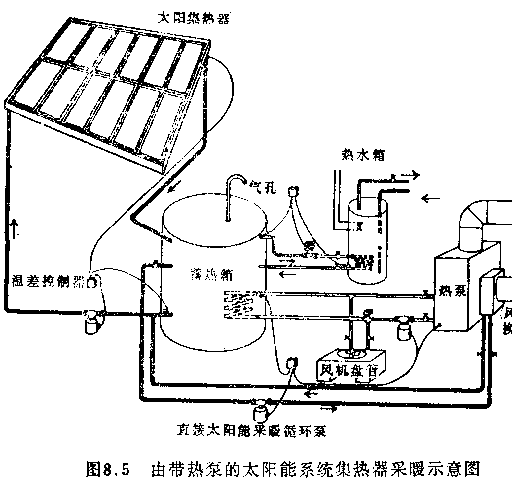

图8．5描述了一种与上述介绍不同类型的太阳能采暖和好通空调系绝它位用一台水源电热泵作辅助热源。与上述介绍的系统一样，热能由太阳集热器阵收集并贮存在蓄热路里。同样，采暖定温控制器接通采暖明环泵，把水从菩热箱上部泵入装在热系回风道内的带肋片盘管里。如果蔷热箱小的水沉足够高，热泵本身关闭，室内采暖完全由蓄热箱中贮存的或从集热器阵收集的太阳能提供。    如果集热器阵上的太阳辐射强度不足以使主循环泵运行，室内仍然可以用营热箔里贮存的太阳能连续采暖，尽管这时集热器
没有收集到太阳能(图8．6)。另一方面如果集热器阿上的太阳辐射强度足够使主循环泵远行而无需采暖时．集热器阵出来的热能连续贮存在蓄热箱里(见图8．7)。这与固8．39i示的简单采暖

    如果集热器阵上的太阳辐射强度不足以使主循环泵运行，室内仍然可以用营热箔里贮存的太阳能连续采暖，尽管这时集热器降没有收集到太阳能(图8．6)。另一方面如果集热器阿上的太阳辐射强度足够使主循环泵远行而无需采暖时．集热器阵出来的热能连续贮存在蓄热箱里(见图8．7)。这与固8．39i示的简单采暖系统的运行一民对于这种特殊的混合式回泄系统，当泵不运行
时集热器排空。

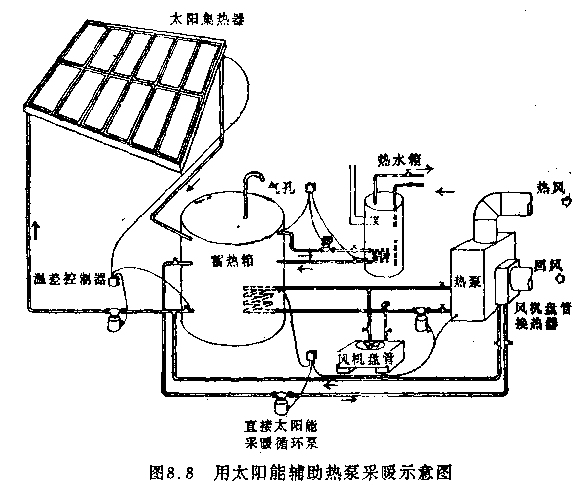

    如果茵热箱中的水温不够就水可以通过苗热箱换热器和水泥热泵循环，为该热泵提供热源，如图8．8所示。此时系统作为一个太阳能辅助热泵运标蓄热笛中的水温用于直接采哎太低用热泵把蓄热箱中的太阳热“泵”到较高的温度上，以为室内径供采暖。这种方式运行可使热泵消耗每千瓦电能提供多达7千瓦热。
    这一系统的另一个优点是蓄热箱中水温较低，即集热器入口的水温较低，因而集热56效率较高。总之．这一系统可以在直接太阳能采随和太阳能辅助热泵两种方式下运标并且对太阳能收集有更高的效率比因8．1—8．4所示的简单太阳能采暖系统更有效。该系统从图8．5和8．6所示的直接太阳能采陵方式转到太
阳铝辅助采暖方式(图8．8)的弧度由热泵和采殴器的特控确定。
    把水照热泵设计成在一定的入口水诅范围内运行c在设Zf这类系统时，必须根据负载仔细地选择匹配集热器面积；菌热箱大小及热泵特件。例如，若集热器方阵而积太小，系统就必须不断地在太阳能辅助和常规采暖方式下运行，p1为案热器阵不能佐蓄热箱的枷度达到直接太阳能采暖的水平。
    如果苦热箱的水洲太低，不够热泵位旧，则可用外部风机盘管作热泵的热源。由于热泵、风机投资和蓄热箱之间循环问路中的水一般耍防陈，在苔热箱中要加一个换热器以免冲淡防冻浓。另外，系统由太阳熊辅助转列常规方式运行的混度由热泵特性确定。系统分析指出，这一温度是蓄热新水温下降列七使用室外风机撤管作热沥相比不利时。更确切地说，如果系统按常规方式运行时热泵性能系数COP较高，太阳能辅助运行方式恍fh止。如果可能，水源热泵曲普通热源应该使用湖水、河水或井水，们不是风机盘管。第四种采暖运行方式是当环境温度低到位热泵的coP小于1时，使用电加热器它一般与热泵装在一此这里就不再说明了。

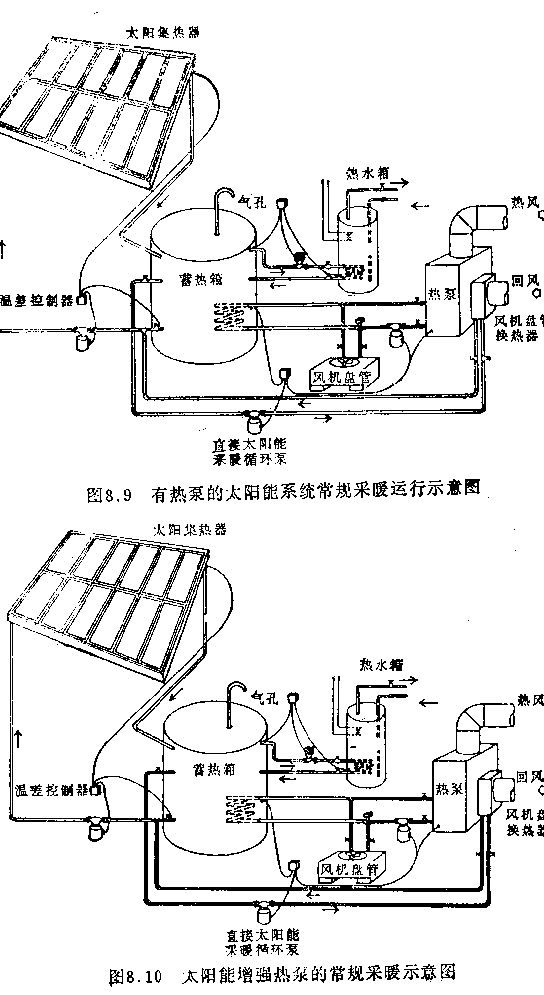

    图8．10表示当热泵连续按常规运行方式辅助采暖时、提供部分宜接太阳能采暖的可能运行方式。如果蓄热衍可提供的有效直接太阳能采曙的最低温度高于水源热泵可远行的最高温度，这种运行方式是需要的。例如，假定直接太阳能采暖时通过采曙器循环的蓄热镕水温至少为I 20。F，而热泵运行的水源温度不能蛆过90’F2若苦热箔上部的水温低于120。F，系统府被网8．10的方式运行。这时蓄热格小的水循环通过回风适中的换热锹使进入热泵的空气预热热泵连续运行从风机盘管、问、湖或井里不断取出热量，把送入室内的空气加热到所需的温度。用太阳能预热进入热泵的空气减少了采暖负载，阅W减小了热泵常规采暖运行的电能消耗。如果莆热笛水温降到慨于90。P，系统必须切换到男8．8所示的太阳辅助远行方式。如果热泵运行的水源温度可以等于或高于回风道中有肋盘管换热器可能把回风加热别满足采暖需

要的最低泌度，图8．10所示的太阳能预热人式破不必要，系统可以从直接的太阳能采瞪切换到太阳能辅助方式。
    这种使用太阳能辅助热泵的特殊太阳能采酸系统可以在夏天提供常规空调，如图8．Il所示。此时热乘以空调方式运汽空调房间的热量白室外风机投管排小。如果水源是河、溜或井，从室内排出的废热就进入这些地方。此外，还可以批热量从蓄热箱转移到热水箱中，以提供家用或商用热水，如图812所示。
