热水供应系统管道的布置与敷设
1热水供应系统管道的布置
热水供应系统管道的布置可采用下行上给式或上行下给式。图3—5所示为同程
式全循环下行上给式管道布置示意图，图3—6所示为异程式自然循环上行下给式管
道布置示意图。
(1) F行亡给式 水平干管可布置在地沟内或地下室内，但不允许直接埋地。
水平干管尤其是管材线膨胀系数大的干管要设补偿器，并在最高配水点处排气，方
法是循环立管应在最高配水点下约o．5m与配水立管连接。为便于排气和泄水，热
水横管均应有与水流方向相反的坡度，坡度应大于或等于o o03，并在管网最低处
设泄水阀门，以便检修
(2)上行下给式 水平干管if布置在顶层吊顶内或顶层下，并有与水流方向相
反的大于或等于o．o03的坡度，最高点没排气阀。冷、热水管水平布置时，热水管
道在亡，冷水管道在下：冷、热水管垂直布置时，热水管道在左，冷水管道在朽：
2．热水管网的敷设
热水管网的敷设分明装和暗装两种形式。明装就是管道沿墒、粱、柱、天棚、
地面等暴露敷设‘暗装就是将管道在管道竖升或预留沟槽内隐蔽敷设。热水立管与

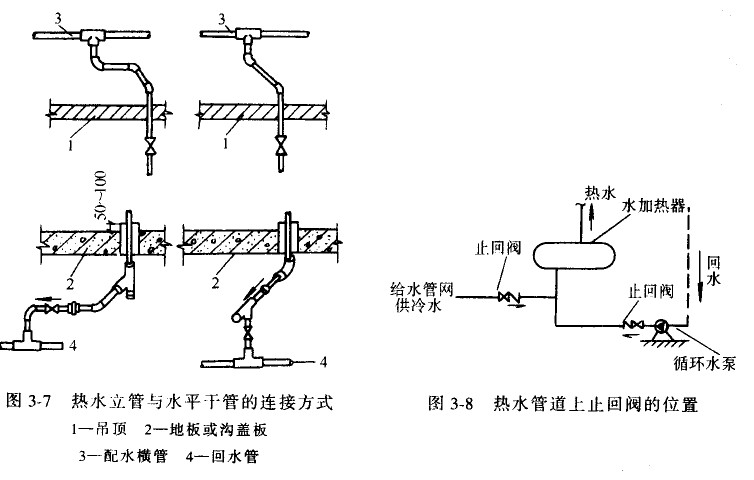

横管连接处，为避免管道伸缩破坏．用乙字弯连接，如图3—7所示。
热水管在穿楼板、墙和建筑物基础处府设套管，穿墙套管两端与墙体装饰面平
齐，卫生间、厨房的立管套管应高出装饰地面50mm，其他房间高出装饰地面20Mmo
为调节流量和检修的需要，在配水、回水干管的端点处均应设阀门。为防止加热器内
水倒流被泄空而造成安全事故和防止冷水进入热水系统影响配水点的供水温度，应在
加热器的冷水供水管和机械循环第二循环回水管上装设止回阀，如图3—8所示。
