热水供应系统的组成

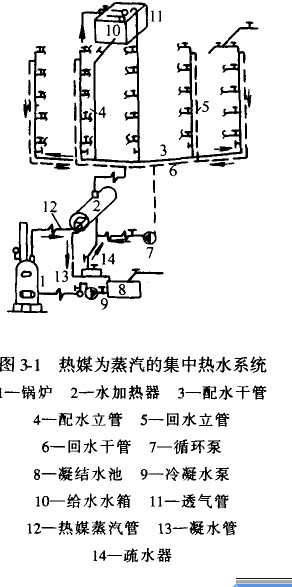

在热水供应系统中，集中热水供应系统应用较普遍，下面介绍其组成。如图3—
l所示，集中热水供应系统一般由第一循环系统、第二循环系统和控制附件组成。
l第—循环系统
第一循环系统又叫热媒系统，由锅炉、水加热器和热媒管网组成。锅炉产生的水蒸气(或局温水)通过热媒管网送到水加热器，经散热面加热冷水，蒸汽凝结放热后变成凝结水，靠余压经疏水器流至凝结水箱，再经循环泵送回锅炉产生蒸汽，如此循环完成热水的制备。
2．第二循环系统
第二循环系统又叫热水配水系统，由热水配水管网和回水管网组成c被加热到设计温度的热水，从水加热器出口经配水管网送至各个热水配水点，而水加热器所需冷水来源于高位水箱或给水管网。为满足各热水配水点随时都有满足设计要求的热水，应在仅管、水平于管以及配水支管上设置回水管，使一定量的热水在配水管网和回水管网中流动，以补偿配水管网所散失的热量，保证配水点的温度。根据建筑物的性质和使用要求，可选用以下热水供应方式；
(1)全循环热水供应方式 指热水供应系统中热水配水管网的水平干管、立管、甚至配水文管都没有循环管道。该系统设循环水泵，用水时不存在使用前放水相等待时间，适用于高级宾馆、饭店、高级住宅等高标准建筑中，如图3—2所示o
(2)半循环热水供应方式 指热水供应系统今只在热水配水管网的水平十管设循环管道，该方式多用于全日和定时供应热水的建筑中，如图3—3所示。 (3)不循环热水供应方式 指热水供应系统中热水配水管网的水平干管、立管、配水支管都不设任伺循环管道，适用于小型热水供应系统和使用要求不高的定时热水供应系统或连续用水系统，如公共浴室、洗衣房等，如图3—4所示。
3．控制附件
出于集中热水供应系统中控制、连接、排气及水温变化的需要，常用的控制和安全附件有温度自动调节器、疏水器、减压阎、安全阀、膨胀耀(箱)、管道补偿器、闸阀、水坟头、自动排气阀等.
