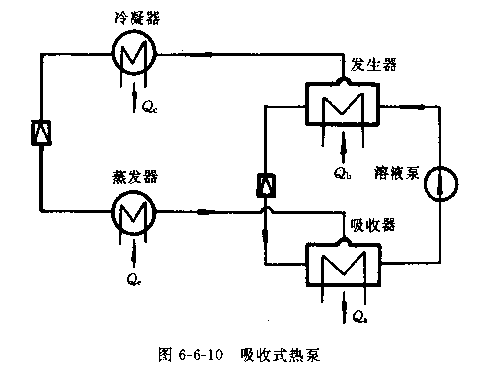

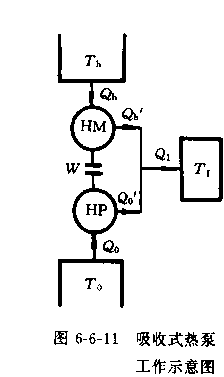

吸收式热泵和吸收式制冷机—‘样，由发生器、冷凝器、膨胀阀、蒸发器、吸收器、溶液泵组成，其系统如图6—6—10所示．它以消耗高位热能为代价，通过吸收式热力循环装置把低温热源7c的热能提高温位后供用户使用．    按热力学观点、吸收式热泵可认为是工作于两个热源(Th和又)间的热机，是提供高质能(1y)的没有压缩机的压缩式热泵装置．如图6—6—11所示，热机HM从热源(7h)获得热量Qh，其中一部分转变为功，带动热泵门P从低温热源吸取热量Qo，并将排出的两部分热量，即热机和热泵诽出的热量Q。’和Qh’供给用户．

    在理想的状况下，按热力学原理，热平衡方程为
由以上关系式，可求得吸收式热泵的最大工作系数为
