能源问题是一个国际问题，随着社会的发展，能源危机日韶突出。能源问题已经成为阻碍社会发展的更要问题，为此世界名国都在积极寻求可替代能源，太阳能就是其中的一种。太阳能是
一种取之不尽用之不竭的清洁能源，具有力需开采和运输等销点，不足之处在于能量密度较低，且太阳辐射受到昼夜、季节U及天气等气候因素的影响，表现为阶段性和间歇性。目前很多窿通空调工作者在研究太阳能在中央空调系统个的应用，现在应庆最多，也是最成功的就是太阳能热水器。

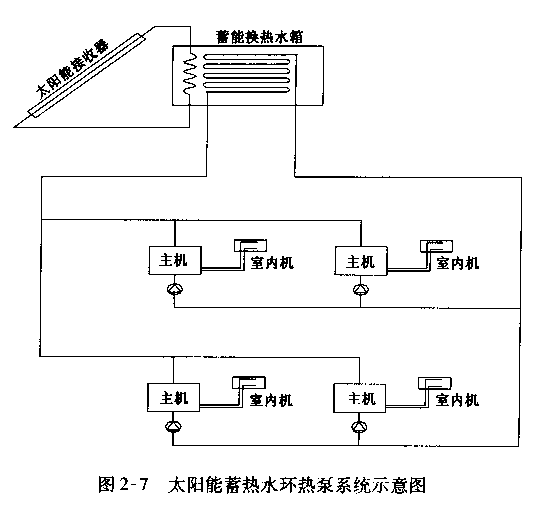

    前面所说的蓄能水环热泵是有水或外来热源，那么，如果没有地F水及外来热源是不是就不能安装了呢?看来是这样，但也不完命如此．在条件具备的情况下，也可以利用太阳能作为水环中央串调系统的热源。闻2—7是为一个小型办公楼设计的太阳能蓄能水环热泵系统。系统主要由太阳能接收器、蓄能换热水箱、水环热泵机组、末端设备等组成。蓄能换热水箱中有一组换热器与太阳能接收器中的换热器相连，这组换热器与太阳能接受器中的换热器内充装的是乙二醇。蓄能换热水箱中另一组换热器与水环热泵系统相连，内部充装的也同样是乙二醉。

    这里太阳能接收器的设计最为关键，冬季通过太阳能接收器吸收效量，加热换热器内的乙二醇溶液，通过自然对流加热蓄能换热水箱中的水；夏季通过太阳能接收器向外释放热量，降低换热器内乙二醇的温度，通过自然对流降低蓄能换热水箱内水的温度。利用太阳能接收器给蓄能换热水箱加热，这大家都能理解。可太阳能接收器如何能散热呢?这里采用的是板式太阳能接收器。太阳能热水器由接收板、阳光板、保温材料、风门、外壳等组成，其结构如图2—8所示。

    夏季，在阳光板上加羔一层反光膜，避免太阳辐射对换热器的加热，由于打开风门利用姻道效应，空气白—r6J上流过换热器表面，降低换热器内乙二醇溶液的温度．然后．通过自然对流降低蓄能换热水箱内水的温度。
    冬季制热时，通过太阳能接收器给蓄能换热水箱内的水进行加热，蓄能换热水箱内的水为水环热泵系统提供热源。由于太阳能热水器的制热能力受天气影响，在pd大制热量非常小，夜间不能制热，在太阳能接收器不能制热时，通过水一冰的相变放热来确保系统的正常运行c所以，蓄能换热水箱的存积不能人小，否则．将不能保证系统长期正常运行c
    夏季制冷时，水环热泵系统向蓄能换热水粕内释放热量，要想使系统正常运行，着能水箱内的温度不能超过40宅，所以，必须对苗能水箱内的水进行降温处理。降温的方法很多，最常用的一种就是利用冷却塔进行降温，采用此种方法用要有水泵冷却塔，运行时要消耗—定的电力c由于此办公楼比较小，不500M 2，需要散发的热量较少，所以在设计卜采用了烟道效应，利用烟道效应降低蓄能换热水箱的温度。出于昼夜温差超过0宅，夜间散热效果非常好。对于蓄能水箱内的水温主要通过夜问进行降温。而由于蓄朗水箱的容积较大足可满足系统白天的制冷笛求。
    采用此种设计对安装的要求是非常严格的，因为无论是制热还是制冷时，太阳能接收器内的换热器是靠自然对流向蓄能换热水箱传递热量，由J：采用的是自然对流，所以对管道的走向，坡度要求是非常严格的。这里之所以来用自然对流换热，以及利用烟道效应散热，主要是从节能角度考虑的。如果采用循环水泵，循环水泵至少要300w，按每天运行10h，一年运行2凹天计算，一年就要耗枷kw．h的电量，所以在系统设计时采用了自然对流及烟道效应进行换热。
